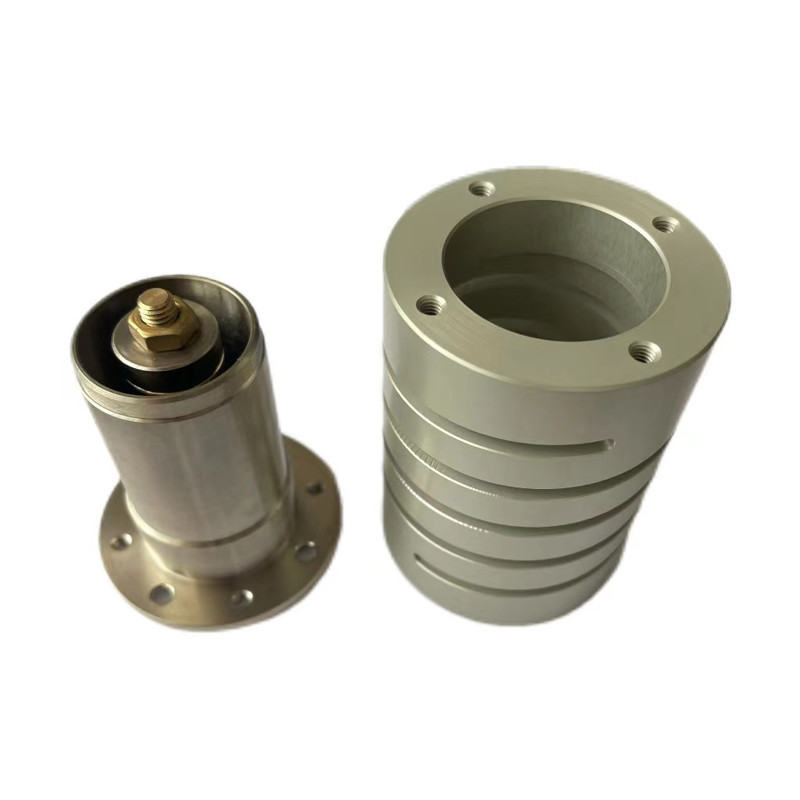

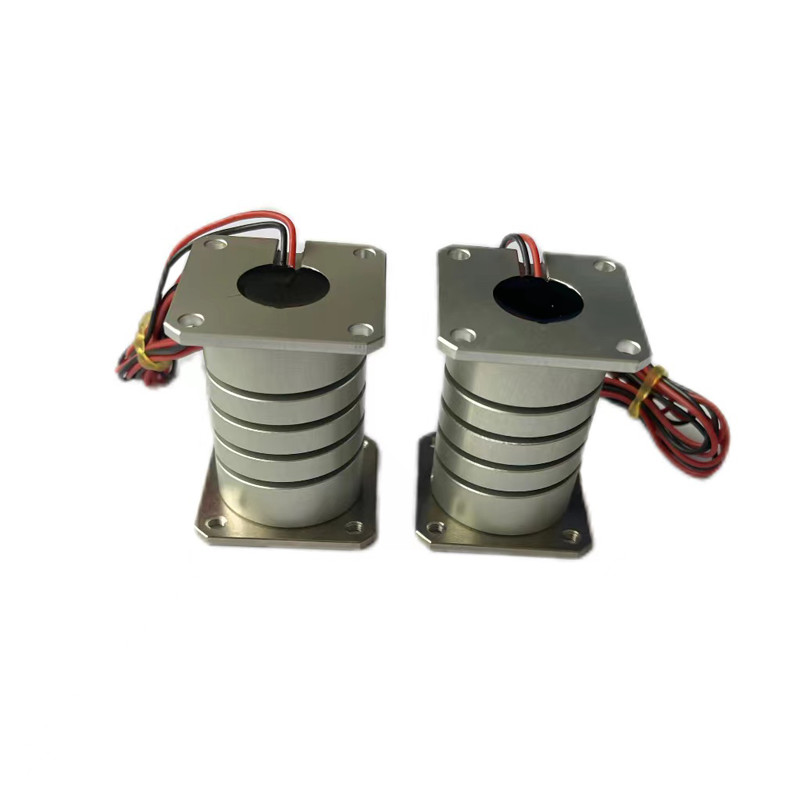

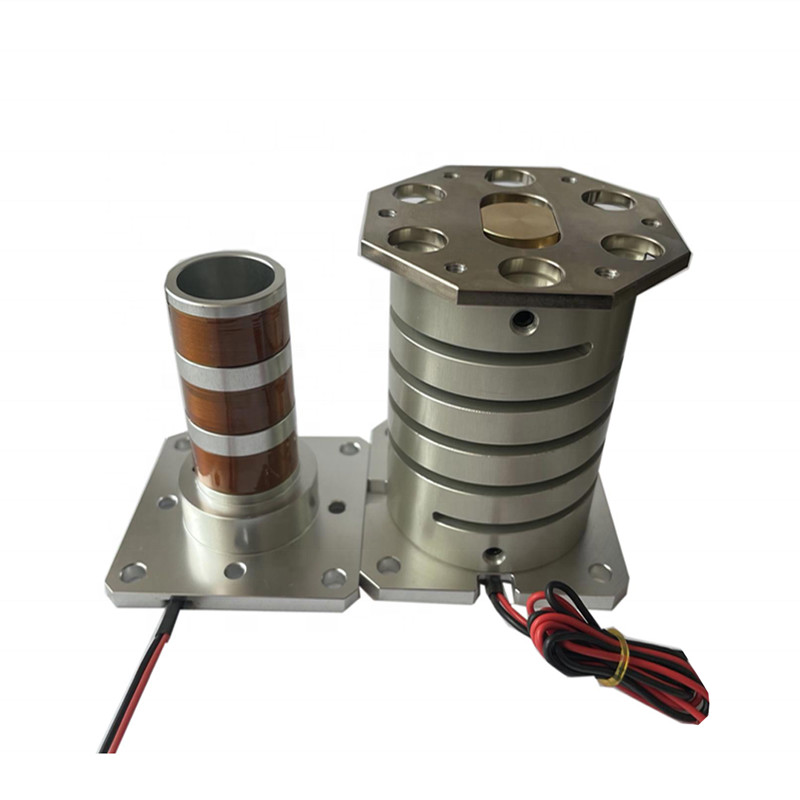

Moteur à bobine vocale à micro positionnement à grande vitesse pour équipement d'inspection de précision
| Lieu d'origine | Chine,Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001 |
| Numéro de modèle | Série de VCAZ |
| Quantité de commande min | 3pcs |
| Prix | $120 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1 à 5 pièces, 5 jours. >20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Type de moteur | Moteurs vibrants | Pic | 20.5N |
|---|---|---|---|
| Specifications modèle | VCZA0020-0040-00A | Certifications | ISO9001-2000 |
| Courant de démarrage | 2,6A | Tension nominale | 25.9V |
| Puissance @ Fp | 56,3 W | Accident vasculaire cérébral | 3mm |
| Poids de l'actionneur | 110g | Vitesse | Haut |
| Force continue | 8.9N | Taper | Micro moteur |
Description de produit
Description du produit:
Le mécanisme d'alimentation flexible du moteur à bobine vocale résout le problème d'alimentation qui ne peut
Ce moteur est fait de matériaux de haute résistance et de bonne stabilité, temps de réponse court, fréquence de vibration élevée, bonne consistance et stabilité.Les pièces peuvent se déplacer vers l'avant et vers l'arrière, tourner, se disperser et converger.
Le mécanisme d'alimentation est intégré avec un rétroéclairage réglable, qui peut compléter l'alimentation par vibration, le contrôle automatique par système visuel et le contrôle automatique par système de picking machine.
Le moteur à bobine vocale à micro positionnement de la série SUPTMOTION VCAZ est conçu pour les systèmes d'inspection de précision qui nécessitent un contrôle de mouvement extrêmement précis et stable.De nombreuses applications d'inspection telles que la métrologie optique, la mesure des semi-conducteurs et l'inspection de surface de précision nécessitent des systèmes de mouvement capables d'atteindre une précision de positionnement au niveau des microns.
Le moteur à bobine de voix linéaire de la série VCAZ fournit une solution avancée de mouvement à entraînement direct qui élimine les composants de transmission mécanique traditionnels.En utilisant la force électromagnétique pour générer un mouvement linéaire, l'actionneur offre un mouvement en douceur sans contre-réaction et avec un minimum de frottement, ce qui améliore considérablement la précision de positionnement et la stabilité du mouvement par rapport aux actionneurs linéaires classiques.
En raison de sa haute précision, de sa grande fiabilité et de sa longue durée de vie, le moteur à bobine vocale de la série VCAZ est largement utilisé dans les équipements d'inspection de précision, les instruments de mesure optiques,et des systèmes de métrologie avancés.
Caractéristiques:
-
Micro positionnement ultra précis
-
Réponse dynamique élevée
-
Conception de l'actionneur compact
-
Mouvement en douceur sans friction
-
Longue durée de vie
Paramètres du produit:
| Numéro de modèle | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | |
| Constante de remontage | VALEUR | Unité |
| Résistance CC | 10.2 | Oh |
| Voltage @ Fp | 25.9 | V |
| Actuel @ Fp | 2.6 | Une |
| Inductivité | 1.3 | mH |
| Force maximale | 20.5 | N |
| Force continue | 8.9 | N |
| Constante de l'actionneur | 2.55 | Je vous en prie. |
| Puissance @ Fp | 65.3 | W |
| Traction totale | 3 | mm |
| Température maximale d'enroulement | 150 | oC |
| Poids de l'actionneur | 110 | g |
| Numéro de modèle | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Constante de remontage | VALEUR |
| Résistance CC | 9.5 |
| Voltage @ Fp | 14.8 |
| Actuel @ Fp | 1.6 |
| Inductivité | 0.37 |
| Force maximale | 4.2 |
| Con force | 2.2 |
| Constante de l'actionneur | 0.87 |
| Puissance @ Fp | 24 |
| Traction totale | 1.5 |
| Température maximale d'enroulement | 150 |
| Poids de l'actionneur | 69 |
Applications:
1Systèmes d'inspection de précision
2Équipement de métrologie optique
3- Machines d'inspection de surface
4Systèmes de mesure à semi-conducteurs
| La principale application d'un moteur à bobine vocale: | ||||||||||||
| 1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique. | ||||||||||||
| 2.Le fonctionnement des vannes sur le terrain:Type de vannes de mesure, systèmes d'essai de pression, chimie des vannes pneumatiques | ||||||||||||
| le système d'injection. | ||||||||||||
| 3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision. | ||||||||||||
| 4.Système de vibration: table à secouer, plateforme de vibration. | ||||||||||||
| 5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai. | ||||||||||||
| 6.Technologie de l'aviation: Système de contrôle de vol, système de rétroaction des pilotes. | ||||||||||||
| 7.Camp d'utilisation commerciale:Pompes de refroidissement informatisées avec système de mise au point automatique de caméra miniature. | ||||||||||||
| 8Industrie de l'automatisation: équipement laser, distributeur, équipement d'essai, machines textiles. |
