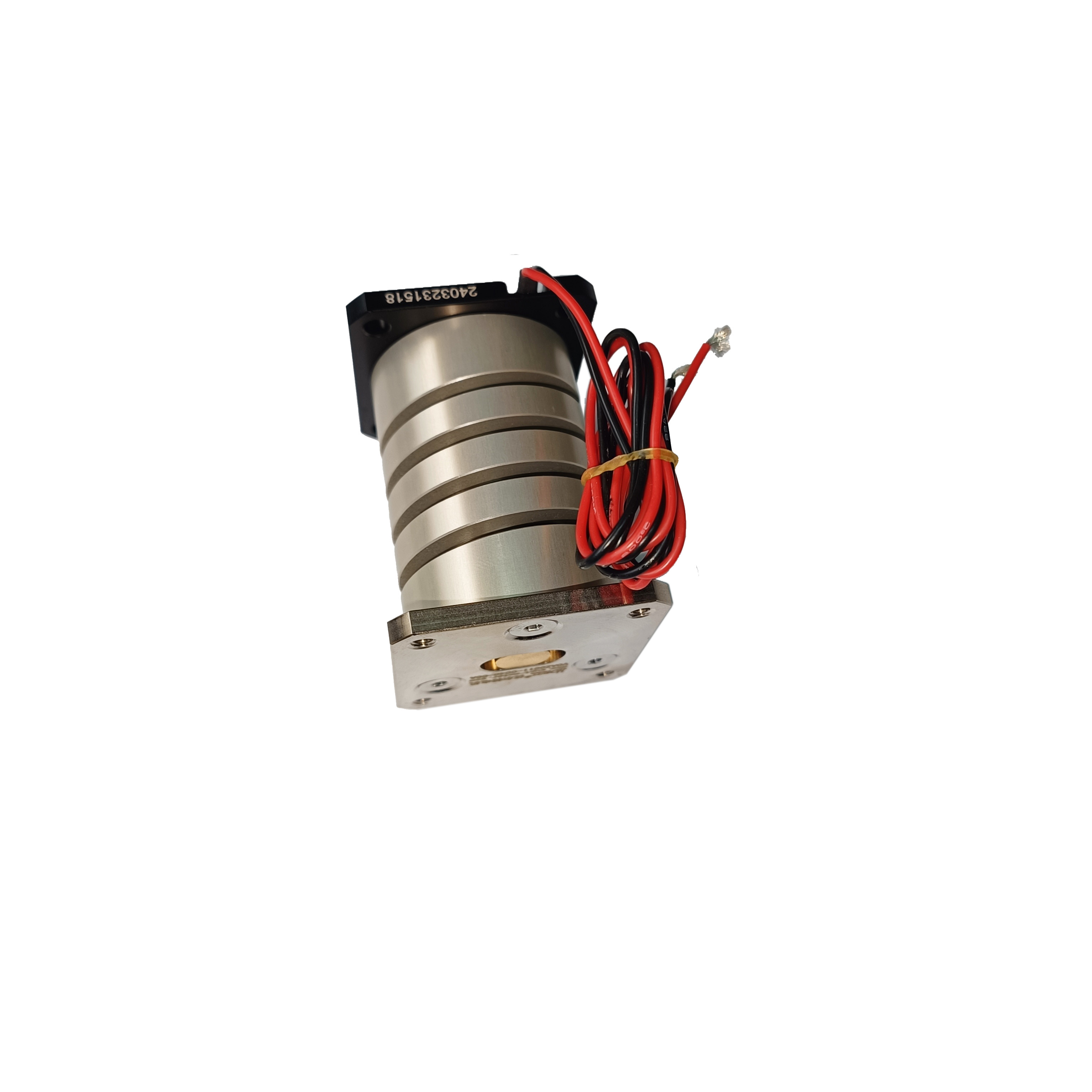

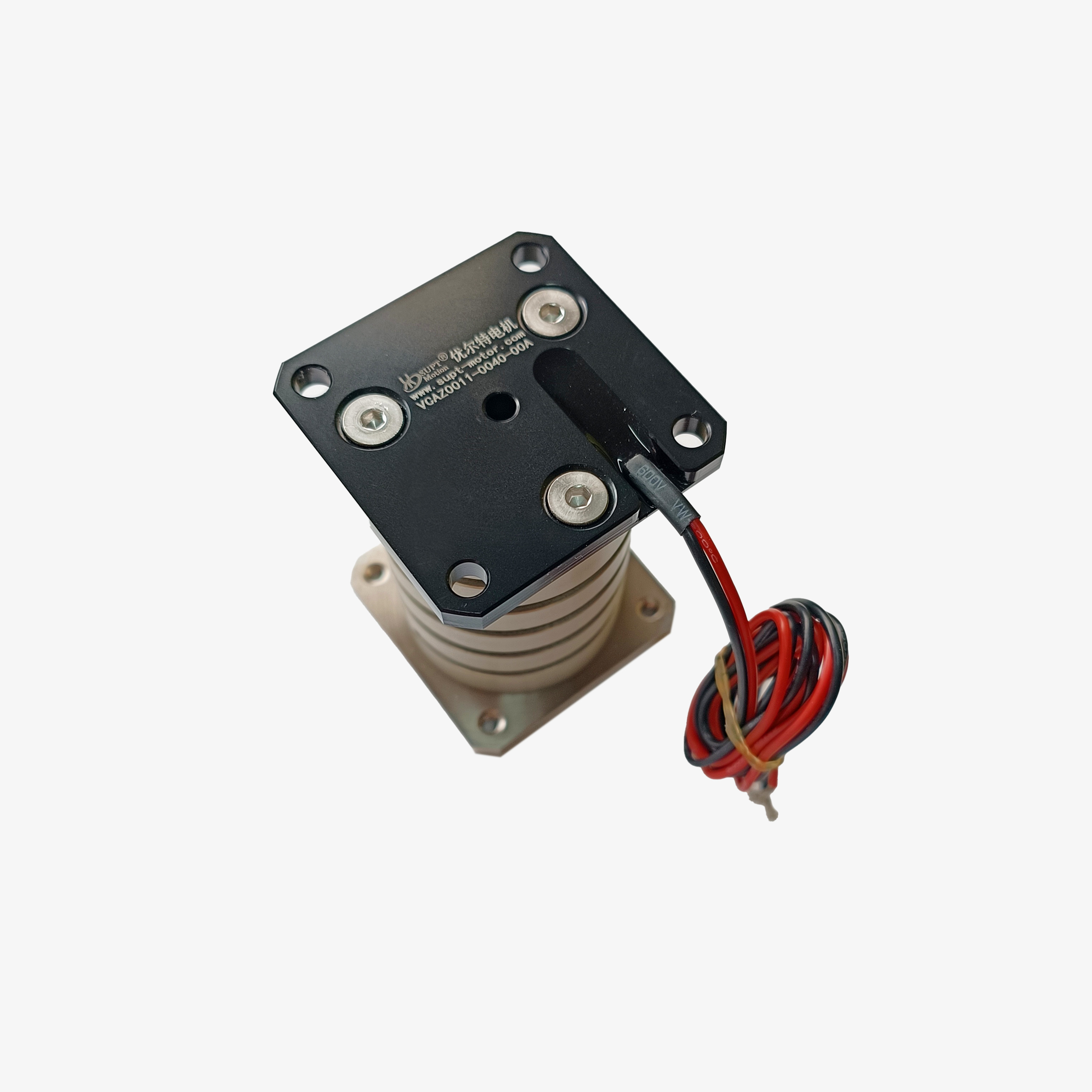

Moteurs de vibration à haute vitesse et haute fréquence pour l'automatisation électronique 3C

  • High Speed High Frequency Vibration Motors For 3C Electronics Automation
  • High Speed High Frequency Vibration Motors For 3C Electronics Automation
  • High Speed High Frequency Vibration Motors For 3C Electronics Automation
Lieu d'origine Chine,Suzhou
Nom de marque SUPT MOTION
Certification ISO9001-2000,CE
Numéro de modèle Série de VCAZ
Quantité de commande min 2 pièces
Prix $125
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison 1 à 5 pièces, 5 jours. >20 pièces, à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier
Détails sur le produit
Type de moteur Moteurs vibrants Pic 4.2N
Specifications modèle Le nombre d'équipements utilisés est déterminé en fonction de l'indicateur de capacité. Certifications ISO9001
Courant de démarrage 1.6A Tension nominale 14,8 V
Précision de positionnement ± 1 μm Vitesse maximale 2m / s
Température maximale autorisée 150°C Accident vasculaire cérébral 1,5 mm
Laisser un message
Description de produit

Description du produit:

Les moteurs à bobine vocale à vibration de la série SUPTMOTION VCAZ sont spécialement conçus pour les systèmes d'automatisation à grande vitesse dans l'industrie de l'électronique 3C.appareils portables, et l'électronique grand public continue de progresser, les équipements de production doivent atteindre des vitesses plus rapides, une plus grande précision et des performances de mouvement plus fiables.
Le principal avantage de la série VCAZ dans les applications d'automatisation 3C réside dans sa capacité de réponse dynamique exceptionnellement rapide.,le système de mouvement doit atteindre un démarrage, un arrêt et un positionnement à retard proche de zéro. La conception du moteur à bobine vocale vibrante permet à la série VCAZ d'accelerer et de décélérer rapidement,assurer des cycles de production efficaces.
La structure compacte des moteurs de vibration les rend idéales pour l'intégration dans des équipements automatisés tels que des machines de pick-and-place, des postes de travail de micro-assemblage et des systèmes d'alignement de modules de caméra.

Les moteurs à bobine vocale à vibration sont spécialement optimisés pour les équipements d'automatisation électronique 3C, offrant un mouvement linéaire à grande vitesse avec une précision exceptionnelle.Leur structure à entraînement direct assure un mouvement lisse et une accélération rapide, ce qui en fait un choix idéal pour les assemblages automatisés et les essais de lignes de production.

Caractéristiques:

Contrôle du mouvement de haute précision:
La conception électromagnétique à entraînement direct élimine les erreurs de transmission mécanique, fournissant une précision de positionnement au niveau des microns.
Réponse à haute fréquence:
Capable d'accélérer et de décélérer rapidement, ce qui le rend idéal pour les systèmes de positionnement dynamique à grande vitesse.
Performance à grande vitesse:
Le temps de réponse rapide permet un mouvement rapide de démarrage et d'arrêt et une action linéaire à grande vitesse.
Conception compacte et légère:
Une faible empreinte permet une intégration transparente dans des équipements compacts et des instruments de précision.



Paramètres du produit:

Numéro de modèle Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Paramètres de la bobine La tolérance Le symbole Valeur Unité
DCR ± 10% R 9.5 Oh
Voltage de pointe valeur standard Vp 14.8 V
Courant maximal valeur standard - Je sais. 1.6 Une
Constante de force ± 7,5% KF 2.7 N/A
Constante du champ électromagnétique arrière valeur standard KD 2.7 V/M/Sec
Inductivité ± 30% L 0.37 mH
Paramètres de l'actionneur Le symbole Valeur Unité
Force maximale Fp 4.2 N
Force d'arrêt continue Fc 2.2 N
Constante de l'actionneur Je vous en prie. 0.87 N/O
Constante de temps électrique Le 0.04 milli-seconde
Pmax Pp 24 W
Un AVC S 1.5 mm
Dégagement de chaque côté de la bobine CL 0.8 mm
Résistance thermique Autres 20 °C/W
Température maximale autorisée Tmax 150 °C
Poids de la bobine WTc 13 g
Poids de l'acier magnétique TEM 56 g
Poids de l'actionneur Le WTa 69 g



Moteurs de vibration à haute vitesse et haute fréquence pour l'automatisation électronique 3C 0Moteurs de vibration à haute vitesse et haute fréquence pour l'automatisation électronique 3C 1



Applications:

Systèmes optiques et photoniques: mise au point de lentilles optiques, régulation et stabilisation du faisceau, plateformes d'alignement optique.
Automatisation de précision:machines à haute vitesse pour le ramassage et le placement, micro-étages de positionnement, équipement d'assemblage de précision
Équipement d'essai et d'inspection:systèmes d'inspection visuelle,plateformes de balayage à grande vitesse,instrument de mesure de précision



Moteurs de vibration à haute vitesse et haute fréquence pour l'automatisation électronique 3C 2Moteurs de vibration à haute vitesse et haute fréquence pour l'automatisation électronique 3C 3
