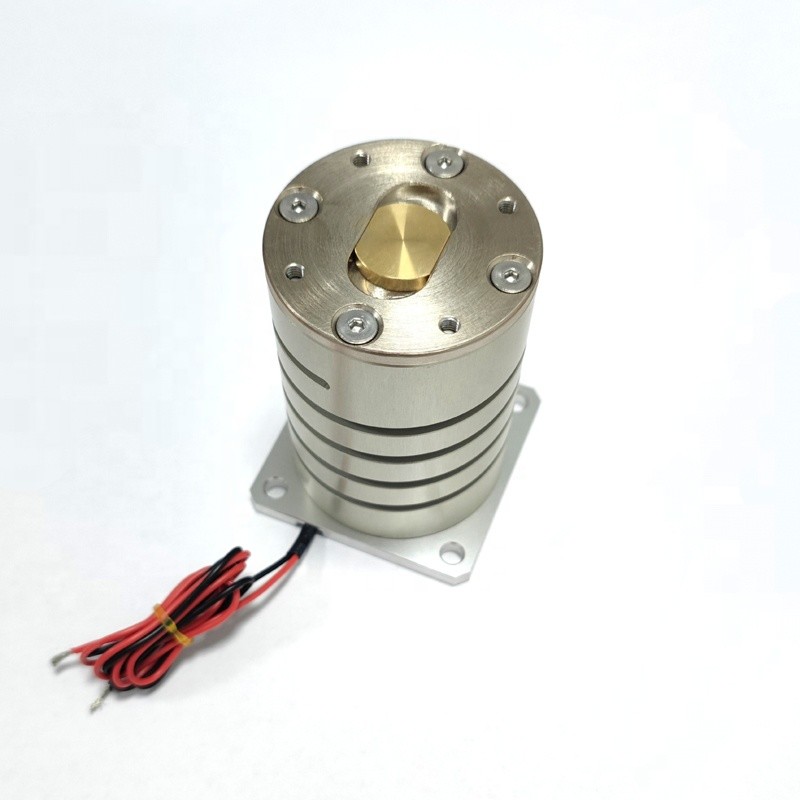

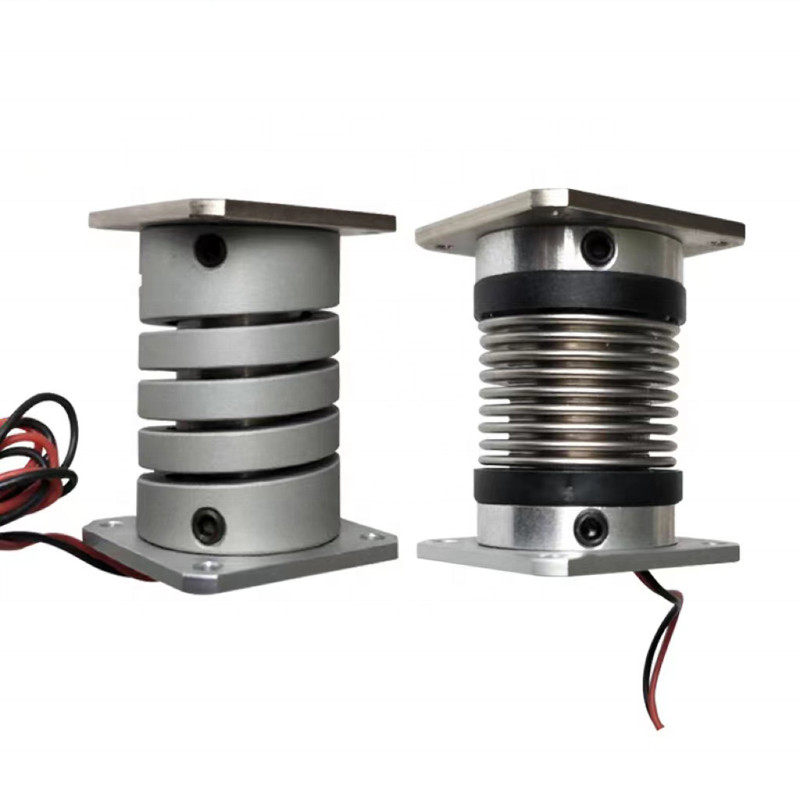

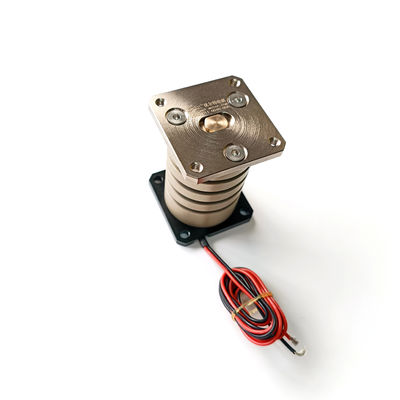

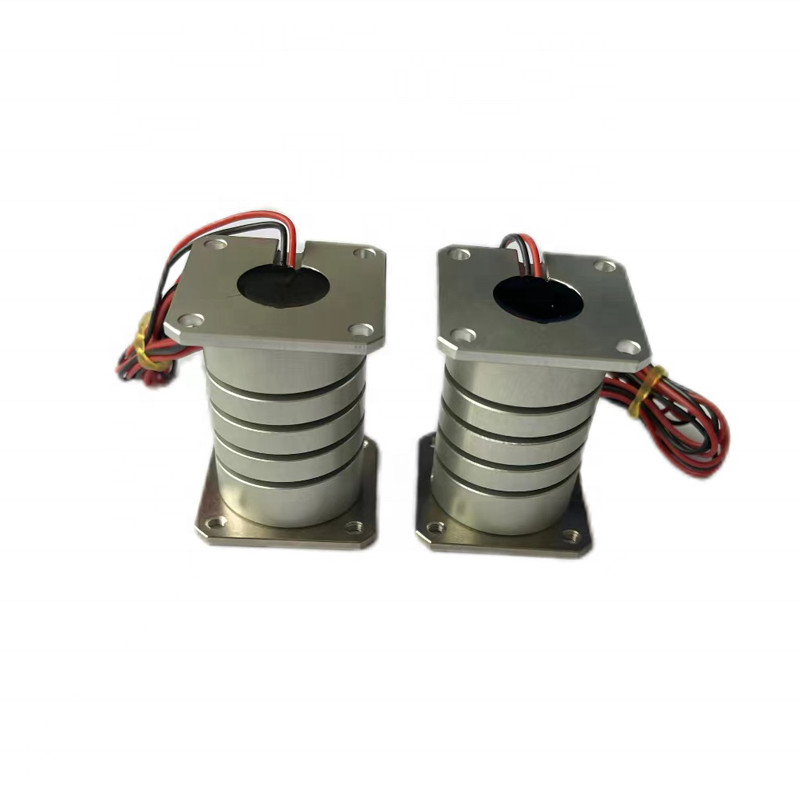

Moteurs vibrants à haute vitesse et haute précision pour équipements de semi-conducteurs
| Lieu d'origine | Chine,Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | ISO9001-2000 |
| Numéro de modèle | Série de VCAZ |
| Quantité de commande min | 3pcs |
| Prix | $124 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1 à 5 pièces, 5 jours. >20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | A négocier |
Détails sur le produit
| Type de moteur | Moteurs vibrants | Pic | 10N |
|---|---|---|---|
| Specifications modèle | Le nombre d'équipements utilisés est déterminé en fonction de l'indicateur de capacité. | Certifications | ISO9001 |
| Courant de démarrage | 1,6 mA | Tension nominale | 14,8 V |
| Amplitude des vibrations | 0,5 mm | Précision de positionnement | ± 1 μm |
| Accident vasculaire cérébral | 5-50 mm | Vitesse maximale | 2m / s |
Description de produit
Description du produit :
L'actionneur à bobine mobile SUPTMOTION série VCAZ est un moteur linéaire axial haute performance conçu pour les applications nécessitant une haute précision, une réponse rapide et une intégration compacte. Basée sur une technologie d'entraînement électromagnétique avancée, la série VCAZ offre un mouvement linéaire à entraînement direct sans composants de transmission mécanique, garantissant une précision de positionnement exceptionnelle et des performances dynamiques fluides.
Avec sa réponse haute fréquence, sa vitesse élevée, sa petite taille et sa longue durée de vie, l'actionneur de la série VCAZ est idéal pour les systèmes d'automatisation de précision, les équipements de traitement laser, la fabrication de semi-conducteurs, l'alignement optique et les plates-formes d'inspection à grande vitesse.
L'actionneur à bobine mobile de haute précision de la série SUPTMOTION VCAZ est conçu pour les équipements semi-conducteurs avancés qui nécessitent un positionnement ultra-précis et une réponse dynamique rapide. Doté d'une structure électromagnétique axiale à entraînement direct, cet actionneur offre un mouvement fluide, une haute précision et un jeu nul.
Avec une réponse haute fréquence, une taille compacte et une longue durée de vie, la série VCAZ est idéale pour les systèmes de positionnement de tranches, les plates-formes d'inspection de semi-conducteurs et les platines de micro-mouvement.
Caractéristiques:
Précision de positionnement ultra élevée
Réponse dynamique élevée pour un mouvement précis
Conception compacte et légère
Système d'entraînement direct sans jeu
Longue durée de vie avec un minimum d'entretien
Contrôle de mouvement fluide et stable
Convient aux environnements de salle blanche
Paramètres du produit :
| Numéro de modèle | VCAZ0010-0020-00A | |||
| Paramètres de la bobine | Tolérance | Symbole | Valeur | Unité |
| RCD | ±10% | R. | 9.5 | Ω |
| Tension de crête | valeur standard | Vice-président | 14.8 | V |
| Courant maximal | valeur standard | IP | 1.6 | UN |
| Force constante | ±7,5% | KF | 2.7 | N / A |
| Constante de force électromagnétique arrière | valeur standard | KD | 2.7 | V/M/Sec |
| Inductance | ±30% | L | 0,37 | mH |
| Paramètres de l'actionneur | Symbole | Valeur | Unité | |
| Force maximale | Fp | 4.2 | N | |
| Force de décrochage continue | FC | 2.2 | N | |
| Constante de l'actionneur | Ka | 0,87 | N//O | |
| Constante de temps électrique | Te | 0,04 | milli-sec | |
| Pmax | PP | 24 | W | |
| Accident vasculaire cérébral | S | 1,5 | mm | |
| Dégagement de chaque côté de la bobine | CL | 0,8 | mm | |
| Résistance thermique | Oth | 20 | ℃/W | |
| Température maximale autorisée | Tmax | 150 | ℃ | |
| Poids de la bobine | WTc | 13 | g | |
| Poids de l'acier magnétique | WTE | 56 | g | |
| Poids de l'actionneur | WTa | 69 | g | |
Applications :
L'actionneur à bobine mobile SUPTMOTION série VCAZ est largement utilisé dans les systèmes d'automatisation de haute précision et à grande vitesse, notamment :
Équipement de traitement laser
Tête de découpe laser, contrôle de l'axe Z
Systèmes de focalisation laser
Matériel de marquage et de gravure laser
Fabrication de semi-conducteurs
Systèmes de positionnement de plaquettes
Équipement d'alignement de précision
Systèmes d'inspection et de manipulation des copeaux
Systèmes optiques et photoniques
