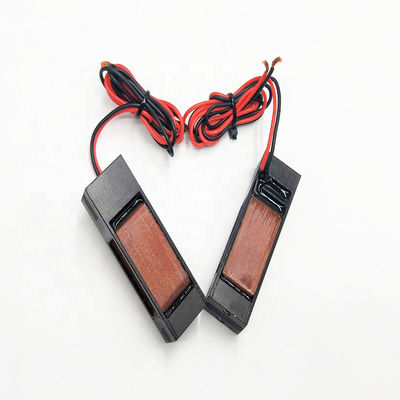

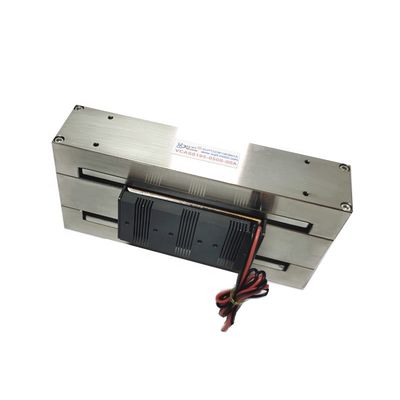

Moteurs linéaires à bobine vocale rectangulaire à grande vitesse pour entraînements de bras robotiques industriels
| Lieu d'origine | porcelaine, Suzhou |
|---|---|
| Nom de marque | SUPT MOTION |
| Certification | CE, ISO9001 |
| Numéro de modèle | Série VCAS |
| Quantité de commande min | 2 PCS |
| Prix | $120 |
| Détails d'emballage | Emballage personnalisé, etc. |
| Délai de livraison | 1-5 pièces, 5 jours. > 20 pièces, à négocier |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | à négocier |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit

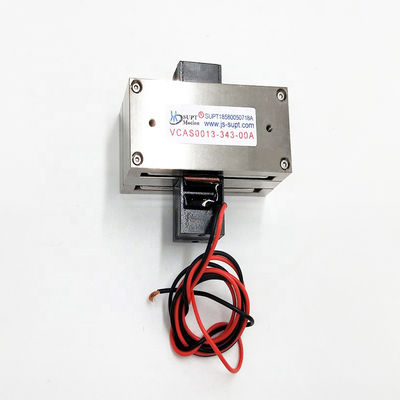

| Protégez la fonctionnalité | Totalement fermé | Numéro de modèle | VCAS0013-0343-00A |
|---|---|---|---|
| Méthode de contrôle | Numéro de téléphone | Traction totale | 34.3mm |
| Construction | Magnéte permanent | Force maximale | 13N |
| Taille | 60 mm | Mots clés | Moteurs linéaires à bobine vocale |
| Voltage | 12.6v | Fréquence | 50 |
| poids de la bobine | 40G | Vitesse | Haute vitesse |
Description de produit
Description du produit:
Les moteurs linéaires à bobine vocale rectangulaire avec leur vitesse de réponse rapide, leur absence d'usure de contact et leur haute précision de commande sont largement utilisés dans le système d'entraînement des bras robotiques industriels,spécialement adapté à la course de courte durée, des occasions de contrôle de position dynamique et de haute précision.
Le moteur linéaire à bobine vocale rectangulaire adopte une structure de noyau sans fer, sans effet de cognition, avec une capacité de réponse dynamique extrêmement élevée et une précision de positionnement inférieure au micron,d'une largeur n'excédant pas 10 mm,En raison de leur structure simple, les moteurs à bobine vocale rectangulaires peuvent être directement intégrés dans les joints, les extrémités ou les systèmes sous-axes des bras robotiques pour une propulsion linéaire ou des mouvements de réglage fin.
Les moteurs linéaires à bobine vocale rectangulaire génèrent une poussée directement à travers le courant, sans avoir besoin d'une structure de transmission intermédiaire,qui peut réduire de manière significative la complexité mécanique du système et améliorer la stabilité et la fiabilité du système.
Les moteurs linéaires à bobine vocale rectangulaire sont utilisés pour entraîner des outils d'extrémité tels que les mâchoires de la pince, les buses de pulvérisation, les têtes de soudage, etc. dans les entraînements d'extrémité de l'effecteur du bras du robot pour réaliser un déplacement de haute précision,l' alignement, les réglages de distribution ou de réglage.
Il peut faire précisément l'axe Z se déplacer vers le haut et vers le bas rapidement.Les moteurs à bobine vocale rectangulaire sont souvent utilisés comme unités d'entraînement à axe Z pour fournir un mouvement à grande vitesse vers le haut et vers le bas, et coopèrent avec le système de vision ou de détection pour compléter l'opération de positionnement.
Avec des capteurs de force et de couple, les moteurs à bobine vocale rectangulaires peuvent être utilisés pour réaliser le contrôle de la rétroaction de force dans l'assemblage flexible et la collaboration homme-machine.
Utilisant les caractéristiques de réponse rapide du moteur à bobine vocale, le bras robotique peut compenser activement les vibrations à haute fréquence pour améliorer la précision et la stabilité du positionnement.
Caractéristiques:
Moteur à bobine vocale de type rectangulaire, moteur à bobine vocale de type linéaire, moteur linéaire rectangulaire
Le poids léger de la bobine d'actionnement, un temps de réponse court, une fréquence élevée, un faible frottement, aucune usure, une longue durée de vie, une grande précision, une accélération élevée,adapté aux applications nécessitant une réponse dynamique élevée;Facile à réaliser le contrôle en boucle fermée et l'intégration simple;Particulièrement adapté pour des tâches de déplacement de point à point de haute précision et à grande vitesse.
Un coup long, un coup efficace de 1 mm à 200 mm.
Poussée élevée, poussée maximale 1N-800N.
Généralement utilisé pour fabriquer une plateforme de mouvement à axe x-y.
Paramètres du produit:
| Modèle de produit | Force maximale (N) |
Force continue à 25°C ((N) |
Traction totale (mm) |
Voltage maximal (V) |
Constante du champ électromagnétique arrière (V/m/s) |
Poids de la bobine Le montant de l'aide |
Longueur (mm) |
Largeur (mm) |
Taille (mm) |
| Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| Pour les appareils de traitement de l'air: | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| Pour l'application de la présente directive, les États membres doivent fournir aux autorités compétentes les informations suivantes: | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| Pour l'application de l'annexe V, les éléments suivants doivent être utilisés: | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| Pour les appareils de type VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
Applications:
Les moteurs linéaires à bobine vocale rectangulaire par rapport à leurs homologues en série cylindrique.La série de moteur linéaire à bobine vocale rectangulaire produit moins de poussée, mais a une course relativement longue avec une poussée de 1000N et une distance aller-retour de 250 mm.
La série de moteurs linéaires à bobine vocale rectangulaire est idéale pour générer un mouvement de l'axe X-Y et est principalement commercialisée dans l'industrie des micro-machines-outils à boîtes à semi-conducteurs.
Principales applications des moteurs linéaires à bobine vocale rectangulaire:
1L'industrie des semiconducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.
2- l'industrie des micro-machines: système d'alimentation, micro-perçage, estampage de précision.
3Industrie de l'automatisation: équipement laser, distributeurs, équipement d'essai, machines textiles.
