Moteur à bobine vocale à disque vibratoire flexible de haute précision pour système d'alimentation

  • High Precision Flexible Vibratory Disk Voice Coil Motor For Feeding System
  • High Precision Flexible Vibratory Disk Voice Coil Motor For Feeding System
  • High Precision Flexible Vibratory Disk Voice Coil Motor For Feeding System
Lieu d'origine porcelaine, Suzhou
Nom de marque SUPT MOTION
Certification ISO9001
Numéro de modèle VCAZ0020-0040-00A
Quantité de commande min 1 pièces
Prix $149
Détails d'emballage Emballage personnalisé, etc.
Délai de livraison Généralement 5-7 jours de livraison, rapide 3-5 jours, en vrac à négocier
Conditions de paiement T/T
Capacité d'approvisionnement A négocier

Contactez-moi pour des aperçus gratuits et des bons.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
La vie Longue durée de vie Voltage nominal 25.6
Modèle VCAZ0020-0040-00A Force maximale 20.5N
Type de moteur Moteurs vibrants Actuel 0.03A-0.5A
Type de produit Moteur à bobine vocale à vibration flexible Poids de l'actionneur (g) 69
Utilisation BATEAU, voiture, bicyclette électrique, 3D impression, microscope, robot, ventilateurs médicaux, pro Garantie 3 mois à 1 an
Force continue 8,9
Mettre en évidence

Moteur à bobine vocale à disque vibrant flexible

,

Moteurs à vibration de haute précision

,

Moteurs à vibration du système d'alimentation
Laisser un message
Description de produit

Description du produit:

Le moteur à bobine vocale à disque vibrant flexible est basé sur le principe électromagnétique.Quand un courant électrique passe à travers la bobine, il génère une force de Lorentz dans le champ magnétique, qui pousse le plateau flexible à produire un mouvement.

La particularité de ce moteur réside dans la conception du disque flexible, qui, contrairement aux structures rigides traditionnelles, est capable de mieux s'adapter aux conditions de travail complexes pendant le mouvement.réduire les vibrations et le bruit, et améliorer la stabilité et la fiabilité du moteur.

Le mécanisme de chargement flexible du moteur à bobine vocale résout le problème de chargement qui ne peut être résolu par la plaque de vibration traditionnelle.
Le moteur à bobine vocale vibrante flexible est traité avec des matériaux de haute résistance et de bonne stabilité.
Moteur à bobine vocale à vibration flexible, temps de réponse court, fréquence de vibration élevée, cohérence et stabilité.
La plaque de vibration flexible du moteur à bobine vocale utilisant une technologie de contrôle d'entraînement spéciale, peut réaliser le mouvement aller-retour des pièces, le retournement, la dispersion et la polymérisation.
Le mécanisme de chargement flexible du moteur à bobine vocale intègre une source lumineuse rétroéclairée réglable, qui peut compléter l'alimentation par vibration, le contrôle automatique du système de vision,et contrôle automatique du système de ramassage individuel de la machine.

Caractéristiques:

Constante de remontage VALEUR
Résistance CC 9.5
Voltage @ Fp 14.8
Actuel @ Fp 1.6
Inductivité 0.37
Force maximale 4.2
Con force 2.2
Constante de l'actionneur 0.87
Puissance @ Fp 24
Traction totale 1.5
Température maximale d'enroulement 150
Poids de l'actionneur 69

Paramètres du produit:

Paramètres de la bobine La tolérance Le symbole Valeur Unité
DCR ± 10% R 9.5 Oh
Voltage de pointe valeur standard Vp 14.8 V
Courant maximal valeur standard - Je sais. 1.6 Une
Constante de force ± 7,5% KF 2.7 N/A
Constante du champ électromagnétique arrière valeur standard KD 2.7 V/M/Sec
Inductivité ± 30% L 0.37 mH
Paramètres de l'actionneur Le symbole Valeur Unité
Force maximale Fp 4.2 N
Force d'arrêt continue Fc 2.2 N
Constante de l'actionneur Je vous en prie. 0.87 N/O
Constante de temps électrique Le 0.04 milli-seconde
Pmax Pp 24 W
Un AVC S 1.5 mm
Dégagement de chaque côté de la bobine CL 0.8 mm
Résistance thermique Autres 20 °C/W
Température maximale autorisée Tmax 150 °C
Poids de la bobine WTc 13 g
Poids de l'acier magnétique TEM 56 g
Poids de l'actionneur Le WTa 69 g

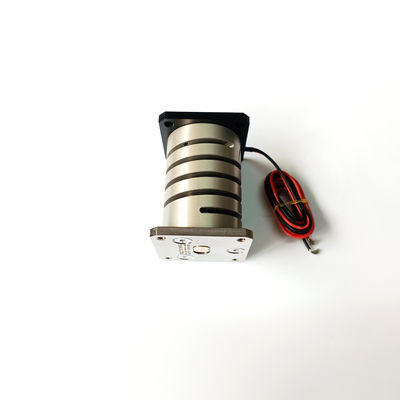

Moteur à bobine vocale à disque vibratoire flexible de haute précision pour système d'alimentation 0

Applications:

La principale application d'un moteur à bobine vocale:
1.Industrie des semi-conducteurs: câblage, découpe, forage, systèmes de transport, soudage, robotique.

2.Le fonctionnement des vannes sur le terrain:Type de vannes de mesure, systèmes d'essai de pression, chimie des vannes pneumatiques

le système d'injection.
3.Industrie des micro-machines: systèmes d'alimentation, micro-perçage, estampage de précision.
4.Système de vibration: table à secouer, plateforme de vibration.
5.Campagne médicale: Système de micro-injection, équipement respiratoire, équipement d'essai.
6.Technologie aéronautique: Système de contrôle de vol, système de rétroaction des pilotes.
7.Camp d'utilisation commerciale:Pompes de refroidissement à ordinateur avec caméra miniature Système de mise au point.
8Industrie de l'automatisation: équipement laser,distributeur, équipement d'essai, machines textiles.

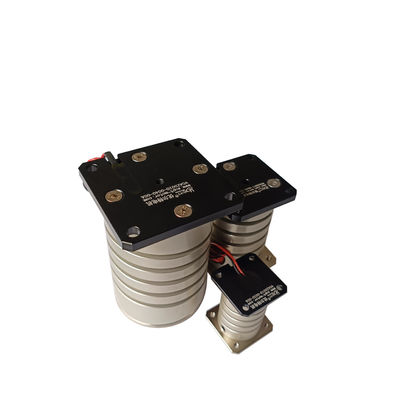

Moteur à bobine vocale à disque vibratoire flexible de haute précision pour système d'alimentation 1
