AC3-055-09 Contrôleur de servomoteur 120W
| Lieu d'origine | porcelaine de Suzhou |
|---|---|
| Nom de marque | America MICROE |
| Certification | 195-R3726-01 |
| Numéro de modèle | MII163OS-20-NR |
| Quantité de commande min | 1 pièces |
| Prix | $105-$230 |
| Détails d'emballage | ect de empaquetage de carton. |
| Délai de livraison | La livraison de jours du général 5-7, rapidement 3-5 jours, d'en vrac être négocié |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | Négociable |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Le poids | éclair | Dimension globale | 200*400*603mm |
|---|---|---|---|
| Voltage | 24 v | Trait | À haute précision |
| Le pouvoir | 36w | Application du projet | Automation industrielle |
| Interface de communication | RS485/CAN/USB | Voltage d'entrée | DC24V |
| Courant de sortie | 0-5A | Puissance de sortie | 120W |
| Voltage de sortie | DC0-24V | Nom du produit | contrôleur de moteur servo |
| Fréquence d'impulsion | 0-100KHZ | Taille | 180*140*60mm |
| Gamme réglementaire de vitesse | 0-100% | Température de fonctionnement | -20~+85℃ |
| Mettre en évidence | AC3-055-09 Servo régulateur de moteur,Régulateur de servo-moteur 120 W,Réglateur de grille MicroE de 120 W |
||
Description de produit
AC3-055-09 Ruler de grille MicroE Servo régulateur de moteur Longue durée de vie
Description du produit:

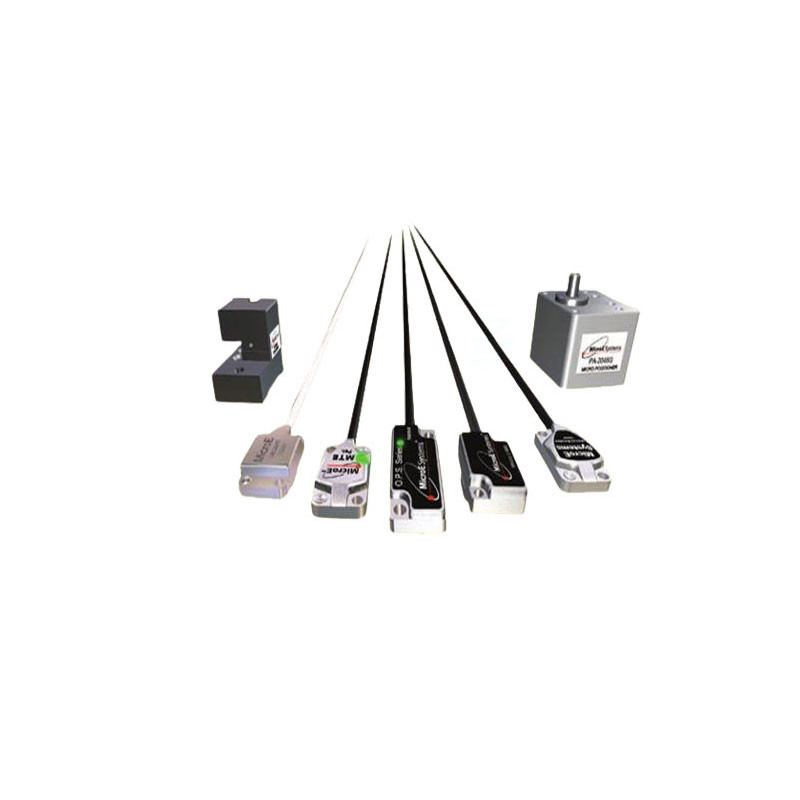

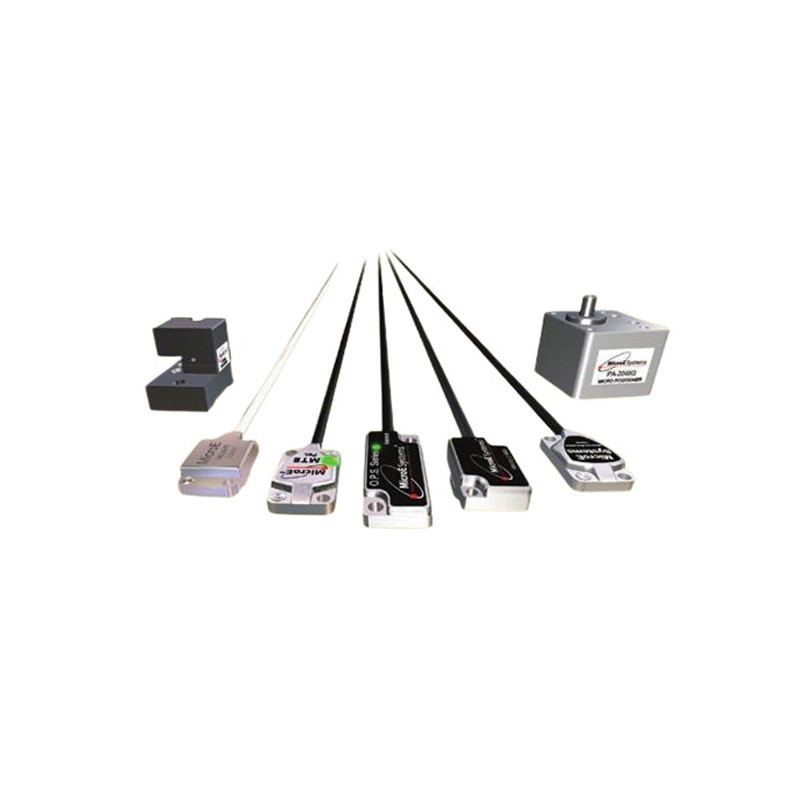

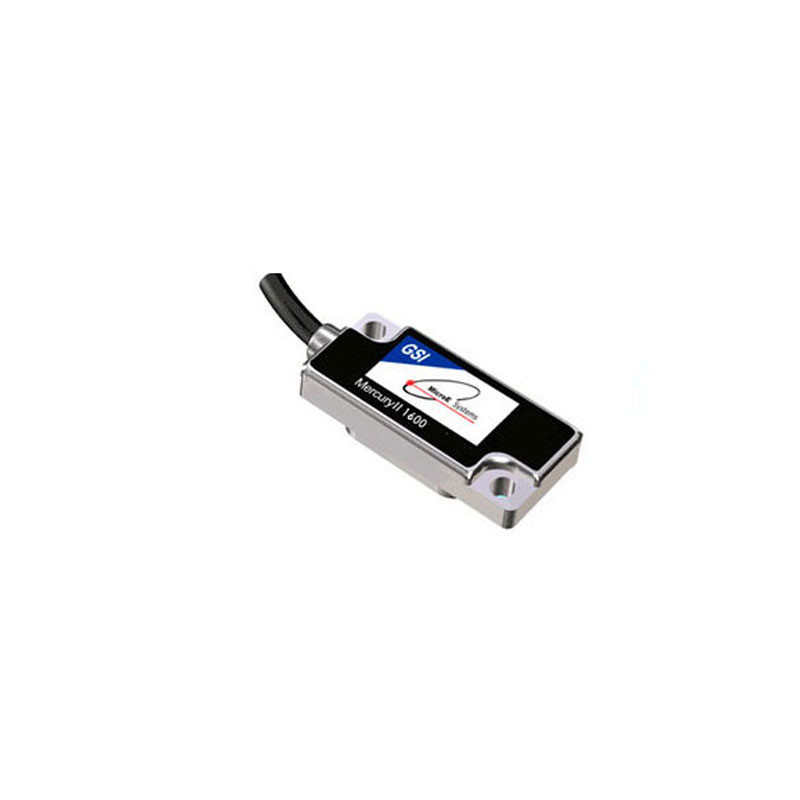

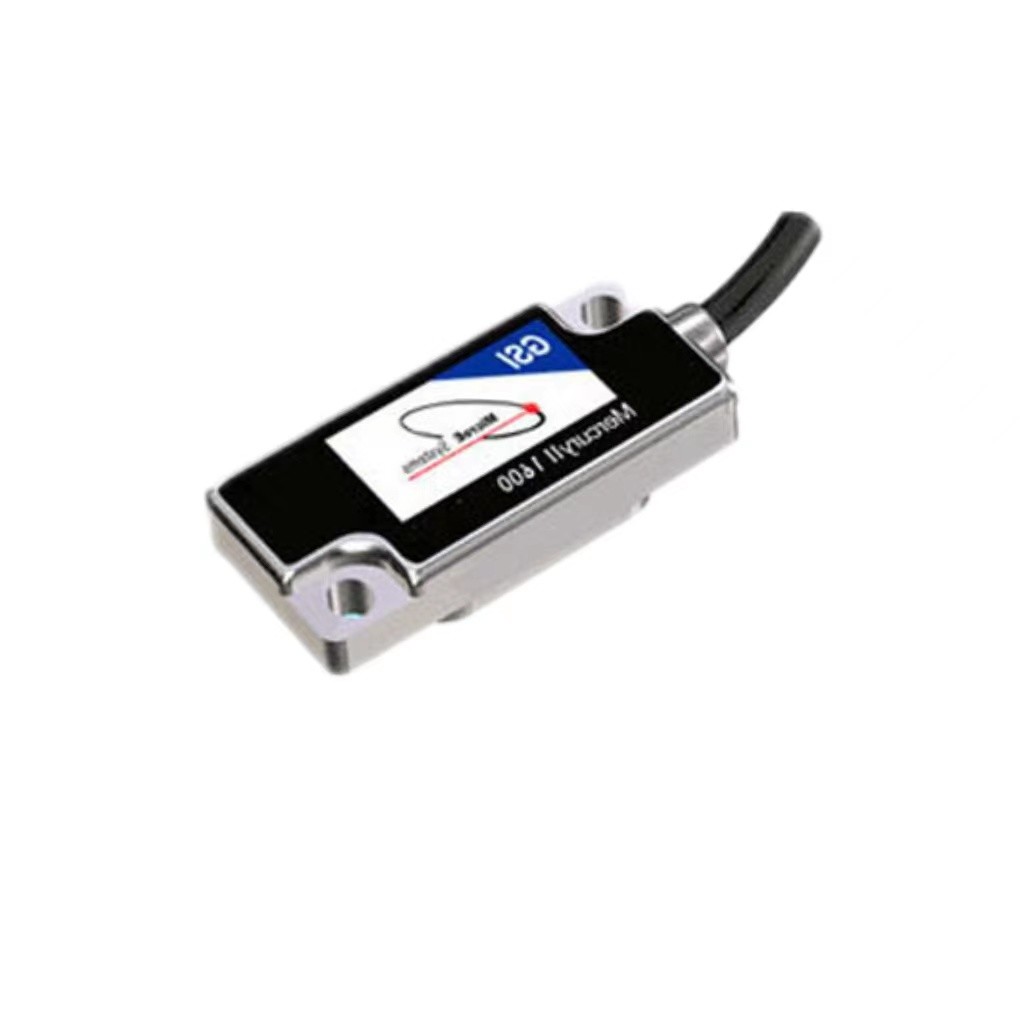

Réglateur de grille MicroE
Il s'agit d'un dispositif de rétroaction de mesure fonctionnant sur le principe optique d'une grille, souvent utilisé dans le contrôle numérique.
dans le système servo en boucle fermée des machines-outils, il peut être utilisé pour détecter un déplacement linéaire ou un déplacement angulaire.
Son signal de sortie de mesure pour l'impulsion numérique, avec une grande précision de détection de la plage de détection, des caractéristiques de réponse rapide.
Il s'agit d'un dispositif de rétroaction de mesure fonctionnant sur le principe optique d'une grille, souvent utilisé dans le contrôle numérique.
dans le système servo en boucle fermée des machines-outils, il peut être utilisé pour détecter un déplacement linéaire ou un déplacement angulaire.
Son signal de sortie de mesure pour l'impulsion numérique, avec une grande précision de détection de la plage de détection, des caractéristiques de réponse rapide.
| Modèle | Le nombre de points de contrôle | Je ne sais pas. | Le numéro d'enregistrement: | Le numéro d'enregistrement est: | Le numéro de série: | ||||
| Puissance de sortie | |||||||||
| Courant de pointe | 9 ((636) | 18 ((12.73) | 3 ((212) | 9 ((636) | 12 (8.5) | Adc ((Armes, sinusoïdale, ± 5% | |||
| heure de pointe | 1 | 1 | 1 | 1 | 1 | Le sec. | |||
| courant continu | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Armes, sinuscidal), ± 5% | |||
| Puissance de sortie maximale | 490 | 970 | 270 | 800 | 1600 | Le | |||
| continue" " | 163 | 323 | 89 | 267 | 533 | Le | |||
| Résistance de sortie | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Voltage de sortie maximal | VoutHV0.97*Rou*tlout | ||||||||
| Puissance d'entrée | |||||||||
| Je vous en prie. | 20 à 55 | 20 à 55 | 20 à 90 | 20 à 90 | 20 à 90 | +vc, l'information est fournie | |||
| Le sommet | 9 | 18 | 3 | 9 | 12 | La valeur maximale de l'indicateur d'intensité doit être égale ou supérieure à: | |||
| - Je vous en prie. | 3 | 6 | 1 | 3 | 6 | Adc en continu | |||
| Aux HV | Le débit d'air doit être supérieur ou égal à: | ||||||||
| Résultats PWM | Invertisseur MOSFET à 3 phases, PWM centré à 15 kHz, modulation vectorielle spatiale 3o kHz |
||||||||
| Le type fréquence d'ondulation pwm |
|||||||||
| Contrôle numérique | |||||||||
Boucles de commande numériques |
Actuel, veocité, position. 100% contrôle de la boucle numérique Cortrol de position en double boucle à l'aide d'une entrée de codeur secondaire Circuit de courant:15 kHz ((66,7 us) Vitesse, boucles de position: 3kHz ((333 us) commande sinusoïdale orientée sur champ ou trapézoïdale de halls pour moteurs à brossage PWH pondérée avec modulation vectorielle spatiale boucle de courant:2.5 kHz typique, la bande passante varie avec l'inductivité de réglage et de charge les changements de tension du bus n'affectent pas la bande passante 200 uH ligne-ligne |
||||||||
| Taux d'écoulement (temps) | |||||||||
| commutation | |||||||||
| Modulation | |||||||||
| Largeur de bande | |||||||||
| Rémunération HV | |||||||||
| Inductivité de charge minimale | |||||||||
| Commande d'entrée | |||||||||
| Peutouvrir | Position du profil, position interpolée, vitesse du profil, couple du profil, homing | ||||||||
| Position numérique | Les commandes step/direction,CW/CCW (2 MHz de fréquence maximale) | ||||||||
| Quad A/B encodeur | 20 Mcount/sec (après le carré),5Mline/sec | ||||||||
| couple numérique et vitesse | PWM, Polarité | PWM 0 ~ 100%, polarité = 1/0 | |||||||
| PWM | PWM 50% ± 50%, aucun signal de polarité requis | ||||||||
| Plage de fréquences PWM | 1 kHz minimum, 100 kHz maximum | ||||||||
| Pw largeur minimale de l'impulsion | 220 ns | ||||||||
| Le couple analogique/vitesse/positon | Impédance d'entrée de direction de ±10 vdc,5kΩ | ||||||||
| Les entrées numériques | |||||||||
| Type de numéro | 9, non isolés [IN1] dédiés à la fonction Drive Enable, [IN2]~[IN9] sont programmables 74HC14 déclencheur Schmitt fonctionnant à +5 Vdc avec filtre RC à l'entrée 10 kΩ à +5 Vdc ou à la terre pour tous sauf [IN5] (voir ci-dessous) VIN-Lo 1,35 Vdc,VIN-HI > 3,65 Vdc,Vin-Lo 1,35 Vdc,Vin-HI > 3,65 Vdc,Vin-Lo 1,35 Vdc,Vin-HI > 3,65 Vdc,Vin-Lo 1,35 Vdc,Vin-HI > 3,65 Vdc,Vin-Lo 1,35 Vdc,Vin-HI > 3,65 Vdc,Vin-Lo 1,35 Vdc,Vin-HI > 3,65 Vdc,Vin-HI > 3,65 Vdc,Vin-Lo 1,35 Vdc,Vin-HI > 3,65 Vdc,Vin-HI > 3,65 Vdc Toutes les entrées ont une connexion sélectionnable par groupe de résolutions d'entrée/dessous à +5 Vdc,ou gound 1 Entrée dédiée avec filtre RC 330 us pour actionner le lecteur, de 0 à +24 Vdc max 3 Portes à usage général avec filtre RC de 330 us,de 0 à + 24 vdc max 1 Entrée à vitesse moyenne pour l'interrupteur de température du moteur,33 us 40,99 kΩ de traction/traction vers le bas, de 0 à + 24 vdc max. 4 Entrées et sorties à grande vitesse avec filtre RC de 100 ns,de 0 à +5 Vdc max |
||||||||
| Toutes les entrées | |||||||||
| Niveaux logiques | |||||||||
| Le contrôle de remorquage | |||||||||
| Activer [IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| États membres [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Produits numériques (NOTE 1) | |||||||||
| Type de Numbet | 4Non isolé, programmable MDSFET à captage de courant avec 1 kΩ de décharge à +5 Vdc à travers la diode 300 mAdc max+,30 ve max.Fonctions programmables Diode externe fyback requise pour la conduite de charges inductives |
||||||||
| [OUT1~4] | |||||||||
| notation actuelle | |||||||||
| notation actuelle | |||||||||
L'AC3-055-09 est un régulateur de moteur à régulateur à régulateur à régulateur à régulateur à haute performance lancé par MicroE Systems, conçu spécifiquement pour des applications de contrôle de position et de mouvement précis.Ce qui suit est une description détaillée du contrôleur AC3-055-09.:
Contrôle de position de haute précision: le contrôleur AC3-055-09 est équipé d'une technologie de contrôle de position avancée, qui peut atteindre une précision de position extrêmement élevée.Il est combiné avec la technologie de la règle de grille de MicroE pour mesurer avec précision les informations de position, permettant le micro mouvement et le positionnement.
Système de rétroaction fermé: le contrôleur adopte un système de rétroaction fermé, qui assure que le système est toujours dans la position prévue en surveillant et en réglant la position du moteur en temps réel.Cela aide à éliminer les erreurs et l'instabilité, améliorer la stabilité du système et les performances de contrôle.
Réponse à grande vitesse: le contrôleur AC3-055-09 a une capacité de réponse à grande vitesse, qui peut réaliser des changements et des ajustements rapides de position.Ceci est très important dans les applications qui nécessitent un positionnement rapide ou la commutation des positions.
Mode de commande multiple: le contrôleur prend en charge plusieurs modes de commande, y compris le mode de position, le mode de vitesse et le mode de force.Les utilisateurs peuvent choisir les modes de commande appropriés en fonction des exigences spécifiques de l'application pour obtenir différents types de commande de mouvement.
Interface de communication: le contrôleur AC3-055-09 est équipé de diverses interfaces de communication, telles que l'interface numérique, l'interface analogique et l'interface d'entrée/sortie universelle.pour réaliser la connexion et l'échange de données avec des appareils externes.
Flexibilité de programmation: ce contrôleur offre de nombreuses options de programmation, prend en charge plusieurs langages de programmation et environnements,permettant aux utilisateurs de personnaliser le contrôle et la configuration en fonction de leurs propres besoins.
champ d'application: le contrôleur AC3-055-09 est largement utilisé dans les domaines nécessitant un contrôle de position de haute précision, tels que la fabrication de semi-conducteurs, l'usinage de précision, l'équipement médical,lignes de production automatisées, etc.
Fiabilité et durabilité: MicroE est un fournisseur professionnel de solutions de contrôle de mouvement, connu pour sa fiabilité et sa durabilité.La conception du contrôleur AC3-055-09 a été soigneusement optimisée pour assurer un fonctionnement stable à long terme et une fiabilité élevée.
En résumé, le régulateur de servomoteur à règle de grille AC3-055-09 MicroE est un régulateur avec une grande précision, une réponse à grande vitesse et plusieurs modes de commande.Il convient à un large éventail d'applications, fournissant un support de contrôle de mouvement stable et fiable pour les applications nécessitant un contrôle de position de précision.
